用途
電池充電系統；
大功率直流設備；
通用工業設備等場合；
燃料電池&太陽能系統；
新能源相關的基礎設施；
産品特點
标準認證
|
● 産品特點
符合RoHS要求； 永磁體吹弧滅弧； 負載無極性标識； 觸點抗粘連能力強； 體積小，重量輕，使用可靠； 繼電器可按照顧客要求定做，如安裝位置等。
● 觸點規格
● 線圈規格
|
● 性能參數

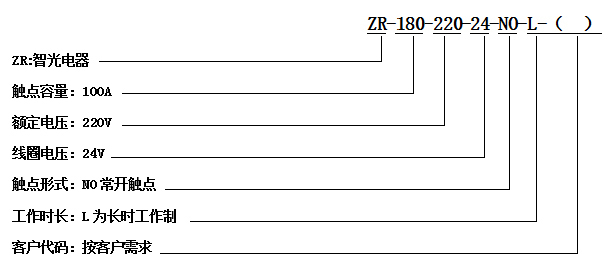

● 訂貨标記
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
符合RoHS要求；
永磁體吹弧滅弧；
負載無極性标識；
觸點抗粘連能力強；
體積小，重量輕，使用可靠；
繼電器可按照顧客要求定做，如安裝位置等。
| 觸點形式 | 1H | |
| 接觸電阻 | ≤3mΩ(6V DC/20A) | |
| 額定電壓 | 220V DC | |
| 額定電流 | 100A | |

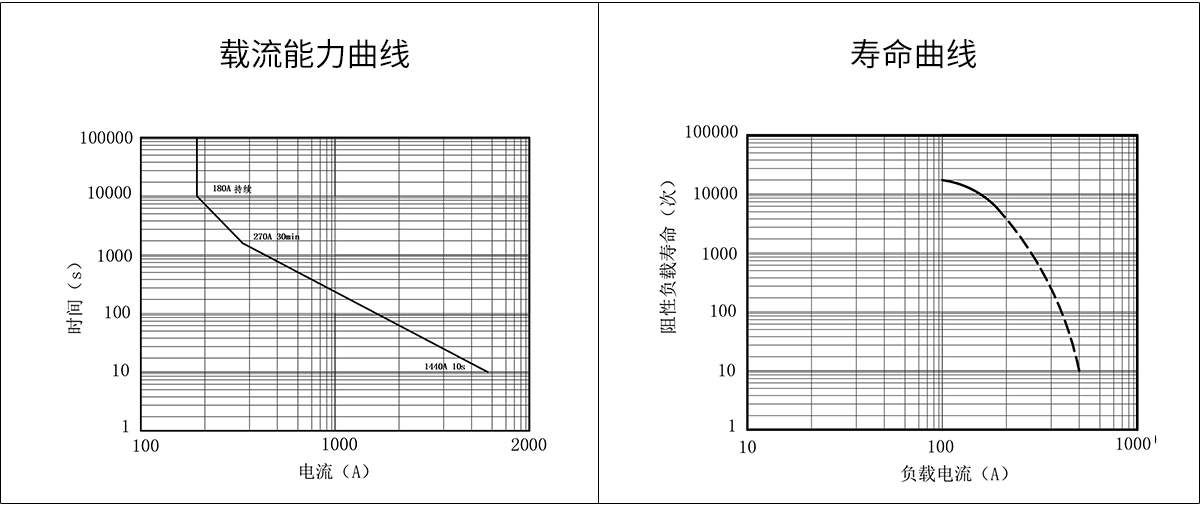

| 短時間通電電流 | 150A：30min | |
| 800A：10s | ||
| MAX切換電壓 | 500V | |
| 介電強度 | 觸點與線圈間 | 2000V AC，3mA |
| 觸點間 | 3500V AC，3mA | |
| 絕緣電阻 | 觸點與線圈間 | Min：1000MΩ（1kV DC） |
| 觸點間 | ||
| 吸合時間 | ≤30ms | |
| 釋放時間 | ≤10ms | |
| 額定電壓 VDC | 吸合電壓 VDC | 釋放電壓 VDC | 容許電壓 VDC | 線圈功率 W |
| 12 | ≤8.4 | ≥1.0 | 16.0 | 6 |
| 24 | ≤16 | ≥2.0 | 28 | 6 |
| 壽命 | 機械壽命 | 2×105次 |
| 電氣壽命（阻性負載） | 6×103次 | |
| 耐沖擊性 | 耐功能性沖擊 | 20G |
| 耐破壞性沖擊 | 50G | |
| 耐振性 | 耐功能性沖擊 | 10G(10～500Hz) |
| 耐破壞性沖擊 | 10G(10～500Hz) | |
| 使用環境 | 溫度 | -40℃～+85℃ |
| 濕度 | 5%～85% R.H. | |
| 産品重量 | 約295g | |
