●應用範圍：适用于電動絞盤、電動車、牽引車、叉車等電控系統。
●特點：（1）抗較高沖擊電流。（2）采用了新的鎖鉚工藝 ，較好保證動觸片和上下觸頭的平衡度。（3）耐高溫強度等級高。
●觸點形式：一組常閉&常閉 。
●負載電流：300A/200A。
●符合：（1）QC/T 413-2002《汽車電器設備基本技術要求》。（2）GB14048.4-2010,低壓開關設備和控制設備 第4－1部分：接觸器和電動機起動器 機電式接觸器和電動式起動器（含電動機保護器）。（3）JB/T10774-2007牽引電器通用技術條件。
産品特點
标準認證
|
● 主要技術指标
● 使用環境條件
|

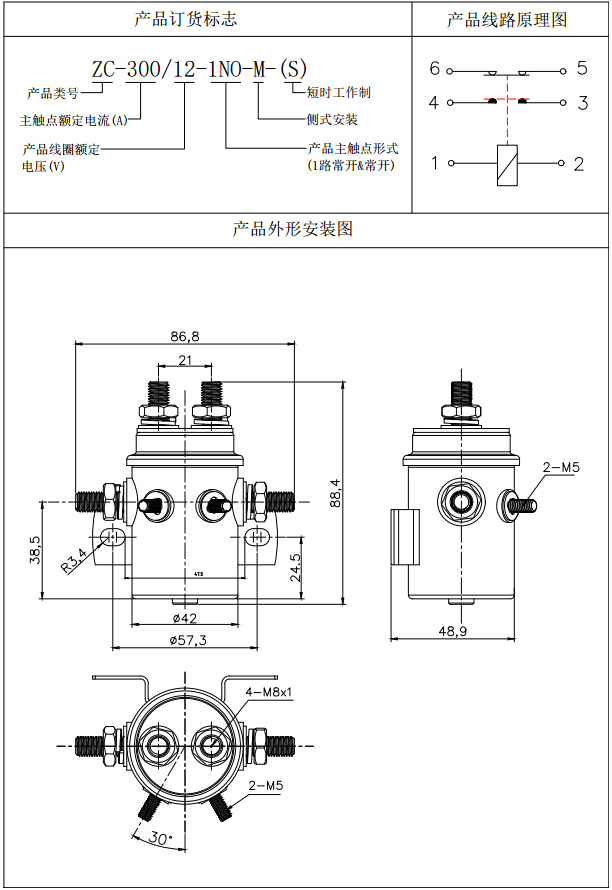

● 産品結構圖
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 産品型号 | ZC-300 | |
| 标稱電壓電壓(V DC) | 12 | 24 |
| 觸點電路額定電流(A) | 300 | 200 |
| 額定線圈工作電壓(V DC) | 12V | 24V |
| 線圈電壓允許波動範圍 | ±20% | |
| (20±5)℃下冷态吸合電壓max(V) | ≤8.4 | ≤16.8 |
| (20±5)℃下冷态釋放電壓min(V) | ≥1.0 | ≥2.0 |
| (20±5)℃下冷态線圈勵磁電流(A) | ≤2.3 | ≤1.2 |
| 線圈功耗(W) | 28-30W | |
| 100A負載下觸點接觸電壓降(mV) | ≤80 | |
| 絕緣介電強度 | 50Hz 660VDC 1S | |
| 線圈電阻(Ω) | 5.1±5％ | 19±5％ |
| 額定通斷 | 50周(12V、300A通1分斷1分爲一周) | |
| 額定電壓下電壽命(次) | 5000(額定負載下通1S斷2S) | |
| 機械壽命(次) | 100000 | |
| 工作規範 | 短時工作制 | |
| 技術規範 | QC/T 413-2002 | |
| 産品型号 | ZC-300 |
| 環境溫度 | -40℃~+75℃ |
| 相對濕度 | 25℃時達96% |
| 振動 | (10～200)HZ、加速度≤3.5g |
| 沖擊 | (60～100)次/分、加速度≤4g |
| 安裝方式 | 觸點向上及水平位置 |
| 防護等級 | IP55 |
