●應用範圍：電信通信設備、 工程機械、電瓶車、電動叉車、汽車、火車、船舶、不間斷電源等電控系統。
●特點：具有較強的耐腐蝕性和較高的抗沖擊電流。
●二路常開常閉觸點轉換，實現電機正反轉，負載電流：250/200A。
●符合：（1）QC/T 413-2002《汽車電器設備基本技術要求》。（2）GB14048.4-2010,低壓開關設備和控制設備 第4－1部分：接觸器和電動機起動器 機電式接觸器和電動式起動器（含電動機保護器）。（3）JB/T10774-2007牽引電器通用技術條件。（4）YD/T585－2010通信用配電設備技術條件。
産品特點
标準認證
|
● 主要技術指标
● 使用環境條件
|

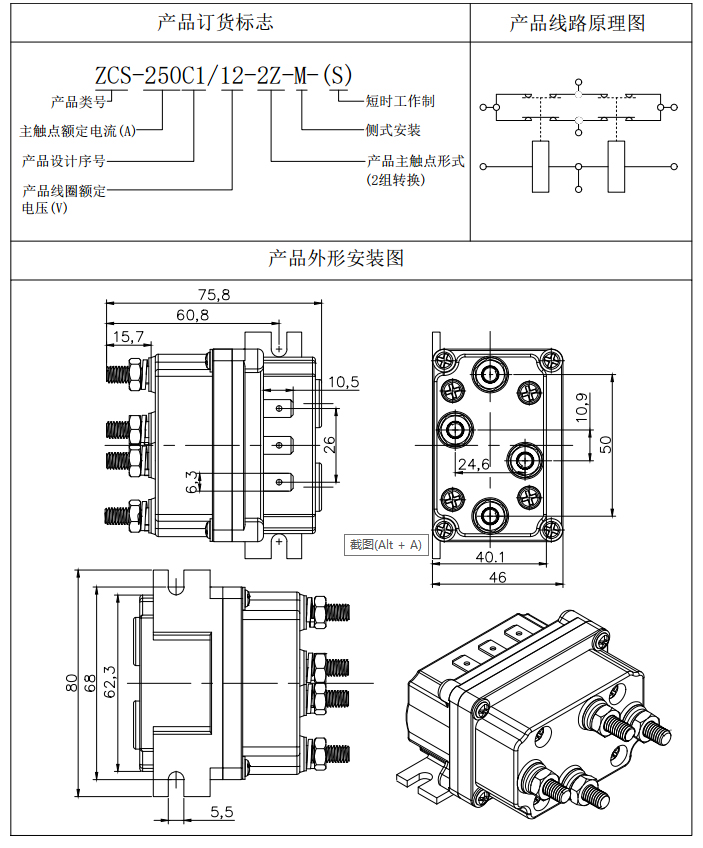

● 産品結構圖
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 産 品 型 号 | ZCS-250C1 | ||
| 觸點電路額定電壓（V DC） | 12V | 24V | |
| 觸點電路額定電流（A） | 250 | 200 | |
| 額定線圈電壓（V DC） | 12V | 24V | |
| （20±5）℃下冷态吸合電壓max（V） | ≤8.4 | ≤15 | |
| （20±5）℃下冷态釋放電壓min（V） |
≥1.0 |
≥2.0 |
|
| （20±5）℃下冷态動作電流（A） | ≤2.4 | ≤1.2 | |
| 線圈功耗（W） | 28~30 | ||
| 100A負載下觸點接觸電壓降（mV） | ≤80 | ||
| 絕緣介電強度 | 50Hz 660VDC 1S | ||
| 線圈電阻（Ω） | 5±5％ | 19±5％ | |
| 線圈額定電壓下保持電流（A） | 2.4 | 1.2 | |
| 額定電壓下電壽命（次） | ≥5000 (額定負載下通1S斷2S) | ||
| 額定通斷 | 50周(12V、250A左右各通1分斷1分爲一周) | ||
| 機械壽命（次） | 100000 | ||
| 工作規範 | 短時工作制 | ||
| 技術規範 | QC/T 413-2002 | ||
| 産 品 型 号 | ZCS-250C1 |
| 環境溫度 | -40℃~+75℃ |
| 相對濕度 | 25℃時達96% |
| 振動 | (10～200)HZ、加速度≤3.5g |
| 沖擊 | (60～100)次/分、加速度≤4g |
| 安裝方式 | 觸點向上及水平位置 |
| 防護等級 | IP67 |
